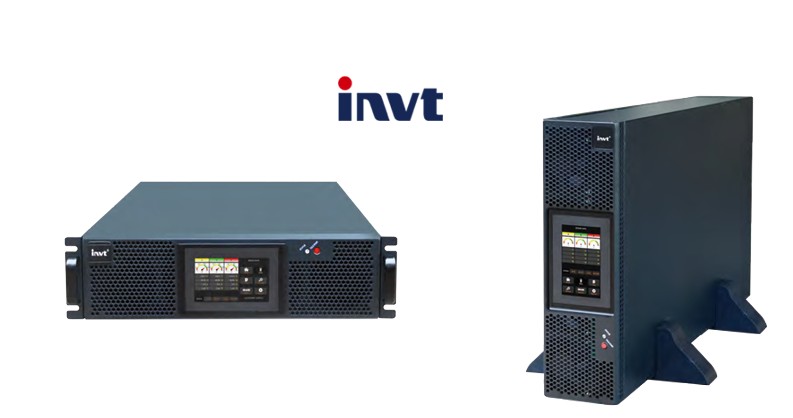

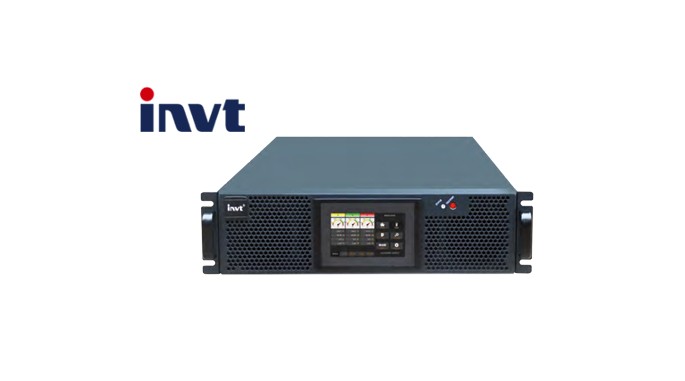

Bộ cấp nguồn liên tục UPS INVT 20KVA/20KW – HR33020CL

Danh mục: , , , | Mã sản phẩm: HR33020CL

Dòng sản phẩm UPS Online HR33 thiết kế dạng RACK

Công nghệ trực tuyến chuyển đổi kép, điều khiển bằng bộ vi xử lý DSP. Cùng với cấu hình lắp đặt linh hoạt có thể lắp đặt, cấu hình nguồn vào/ra: 3/3 và 3/1. Thiết kế nhỏ gọn tiết kiệm không gian lắp đặt. Dòng sản phẩm HR33 là lựa chọn lý tưởng cho trung tâm dữ liệu.

  • Thiết kế dạng Rack, tương thích với các tủ rack tiêu chuẩn 19 inch. Thuận tiện cho việc tích hợp vào tủ rack cùng hệ thống máy chủ.
  • Giao tiếp người máy: Thân thiện người dùng. Màn hình LCD cảm ứng cùng với hiển thị đồ họa giao diện trạng thái làm việc và thông số của UPS thông qua đó việc quản lý, giám sát vận hành thuận tiện và trực quan hơn.
  • Cấu hình hệ thống linh hoạt: Hệ thống UPS có thể cấu hình nguồn vào 3 pha, nguồn ra 3 pha (3/3) và nguồn vào 3 pha, nguồn ra 1 pha (3/1).
  • Công nghệ quản lý sạc thông minh: Hệ thống kiểm soát thông minh toàn bộ quá trình sạc và xả ắc quy của UPS qua đó giúp kéo dài tuổi thọ và thời gian sử dụng của ắc quy.

Thông số kỹ thuật bộ lưu điện UPS Invt 20KVA / 20KW – HR33020CL

Model HR33020CL
Công suất hệ thống 20kVA/20kW
Nguồn vào Nguồn vào kép Tiêu chuẩn
Số pha 3 pha, 4 dây cùng với dây tiếp địa
Điện áp vào 380Vac/400Vac/415Vac (L-L)

220Vac/230Vac/240Vac (L-N)
Ngưỡng điện áp vào 304~478Vac (Line – Line), full load
Tần số 50/60Hz
Ngưỡng tần số 40-70Hz
Hệ số công suất ngõ vào PF >0.99
Tổng méo hài dòng điện ngõ vào THDi <3% (100% tải tuyến tính)
Bypass Cấp điện áp 380Vac/400Vac/415Vac (L-L)

220Vac/230Vac/240Vac (L-N)
Tần số 50/60Hz
Ngưỡng điện áp vào Có thể cài đặt -40%～+25%
Ngưỡng tần số Có thể cài đặt ±1Hz, ±3Hz, ±5Hz
Khả năng chịu quá tải 125% long term operation; 130% for 10 mins; 150% for 1 min, >150% for 1s
Nguồn ra Số pha Có thể cấu hình 3 pha ra hoặc 1 pha ra
Điện áp 380Vac/400Vac/415Vac (L-L)

220Vac/230Vac/240Vac (L-N)
Sai số điện áp 1% với tải cân bằng, 1.5% với tải không cân bằng
Tần số Đồng bộ ngõ vào ở chế độ điện lưới.

50/60Hz ±0.1% (Ở chế độ lưu điện)
Hệ số công suất ngõ ra PF 1
Hệ số đỉnh 3:1
Khả năng chịu quá tải inverter 110% for 1 hour; 125% for 10 mins ;150% for 1 min; >150% for 200 ms
Ắc quy và bộ sạc Điện áp danh định ±240Vdc
Số bình ắc quy 12V Mặc định 40 bình 12V. Có thể cấu hình cài đặt 32-44 bình 12V
Công suất bộ sạc Lên đến 20% công suất ngõ ra của UPS
Battery Cold Start Có
Hiệu suất AC mode 95.5%
ECO mode 98%
Battery mode 95%
Giao tiếp điểu khiển, hiển thị LCD + LED + tổ hợp phím
Cấp độ bảo vệ IP IP20
Cổng truyền thông giao tiếp RS232, RS485, Programmable Dry Contact
Tùy chọn LBS for HR33020CL and HR33025CL, SNMP Card, Parallel kit, USB
Nhiệt độ môi trường hoạt động và lưu kho Operation: 0～40oC. Storge: -40～70 ℃


Độ ẩm 0-95%, không kết tụ
Độ ồn khi máy hoạt động (1 mét) 65dB @ 100% load, 62dB @ 45% load
Tiêu chuẩn áp dụng Safety: IEC/EN 62040-1 EMC: IEC/EN 62040-2 Performance: IEC/EN 62040-3
Trọng lượng 30Kg
Kích thước W*D*H (mm) 438*780*130 mm
