ARRAY 3A3 PT
Hệ thống UPS SANTAK ARRAY 3A3 PT
- Công suất 25~200kVA, hệ thống cho phép mở rộng nâng công suất lên đến 800kVA
- Thiết kế modul có thể thay thế nóng (mỗi mô-đun 25kVA)
- Công nghệ điều khiển 3 pha tiên tiến. Hiệu suất lên đến 96% chế độ online, 99% chế độ ECO
- Cấu hình ắc quy linh hoạt, có thể cấu hình sử dụng 36~42 bình 12V
- Điện áp ắc quy có thể cấu hình 432~504V theo mức 2V
- Chức năng kết nối song song N+X tối đa lên đến 4 UPS
- Dòng sạc cho ắc quy có thể điều chỉnh được, dòng sạc tối đa mỗi mô-đun 25A.
- Màn hình giao tiếp người máy: màn hình cảm ứng 7 inch vận hành dễ dàng
Một số ứng dụng tiêu biểu: UPS cho trung tâm dữ liệu – Data center, UPS cho trung tâm giám sát điều khiển, UPS cho hệ thống phân tích xét nghiệm tự động, UPS cho các ứng dụng bảo vệ nguồn điện quan trọng có thời gian bảo trì bảo dưỡng nhỏ nhất downtime ~=0 …
ARRAY 3A3 PT là UPS được mô-đun hóa thế hệ mới của SANTAK. Một giải pháp lý tưởng cho một UPS an toàn, đáng tin cậy và xanh, đáp ứng tất cả các nhu cầu của bất kỳ khách hàng nào đối với giải pháp cung cấp điện cơ bản cho trung tâm dữ liệu.
ARRAY 3A3 PT là UPS được điều khiển kỹ thuật số, mô-đun hóa mới nhất của SANTAK. Đó là sự hiện thực hóa công nghệ điều khiển điện tử và tự động hóa mới nhất, một chuẩn mực trong thị trường UPS. ARRAY 3A3 PT mang đến một khái niệm mới trong giải pháp cung cấp điện, cho phép đột phá về tính thực tiễn của thiết bị sử dụng điện. ARRAY 3A3 PT áp dụng loại khay, thiết kế mô-đun thông minh cho phép thiết kế cắm / chạy nóng, điều này cho phép điều chỉnh linh hoạt các mô-đun để đáp ứng các yêu cầu về nguồn điện và độ tin cậy. Không bảo trì ngoại tuyến cũng được thực hiện bởi khả năng tiến hành bảo trì trực tuyến khi các mô-đun không hoạt động (Downtime ~=0).
ARRAY PT màn hình giao tiếp người máy HMI thân thiện người dùng, màn hình cảm ứng kích thước lớn 7inch.
Cung cấp thông tin hoạt động của UPS và giao tiếp điều khiển giữa người và UPS.
Công nghệ kết nối song song tiên tiến cho phép ARRAY 3A3 PT mở rộng hệ thống lên đến 800kVA
Hệ thống UPS ARRAY 3A3 PT thiết kế khung hệ thống dạng Rack tiêu chuẩn 2mx19inch.
Hệ thống UPS ARRAY 3A3 PT cho phép mở rộng công suất từ 25kVA lên đến 200kVA mà không cần thêm không gian cho việc lắp đặt thêm bộ xử lý.

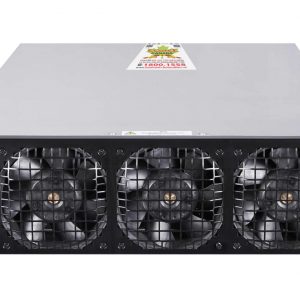

Công suất mỗi mô – đun của ARRAY 3A3 PT 25kVA
Hệ thống UPS SANTAK ARRAY 3A3 PT hoạt động hiệu suất cao, qua đó giảm đáng kể chi phí vận hành hệ thống.
Hệ thống UPS SANTAK ARRAY 3A3 PT thiết kế các mô-đun có thể tháo/lắp, thay thế nóng ngay cả khi hệ thống đang hoạt động, do đó việc bảo trì bảo dưỡng, sửa chữa đối với hệ thống lưu điện UPS dễ dàng hơn, qua đó thời gian ngừng của hệ thống downtime ~=0.
Mỗi modul UPS ARRAY 3A3 PT có cấu trúc là một UPS,
Hệ thống thiết kế các modul cắm vào một khung hệ thống do đó độ tin cậy đối với hệ thống nguồn dự phòng N+X cao.
| Gerneral | Ngõ ra | |||
| Công suất ngõ ra của UPS | 25-200kVA, 0.9pf | Dây đấu nối ngõ ra | 3ph + N + PE | |
| Hiệu suất ở chế độ chuyển đổi kép | >96% | Các mức điện áp ngõ ra | 220/380, 230/400, 240/415 50/60 Hz | |
| Hiệu suất chế độ ECO | >99% | Output THD | <1.5% (100% linear load); <3% (100% non-linear load) |
|
| Công nghệ | Trực tuyến chuyển đổi kép,điều khiển PWM IGBT cầu 3 pha | Hệ số công suất tải cho phép | 0.8 lagging to 0.8 leading | |
| Kết nối song song giữa các khung hệ thống (UPS) | up to 4 units with Hot paralleling technology |
Khả năng chịu quá tải ở chế độ inverter | 10 min 125% 60 sec 150% 300 ms > 150% |
|
| Độ ồn @1m, 25ºC | < 65 dBA trong chế độ chuyển đổi kép | Khả năng chịu quá tải chế độ ắc quy | 10 min 125% 60 sec 150% 300 ms > 150% |
|
| Công nghệ UPS | Chuyển đổi kép | Khả năng chịu quá tải ở chế độ bypass | Continuous < 115%, 10 ms 1000% | |
| Kích thước (WxDxH) mm | 600mm x 1100mm x 2020mm (75kVA Frame） 608mm x 1010mm x 2050mm (200kVA Frame) |
Truyền thông giao tiếp | ||
| Mức độ bảo vệ | IP20 | Minislot | 3 communication bays | |
| Độ cao lắp đặt tối đa | 1000m above sea level at 40ºC | Serial ports | Built-in host and device USB | |
| Ngõ vào | Cổng kết nối tiêu chuẩn | 5 building alarm inputs and a dedicated ,EPO | ||
| Dây ngõ vào | 3ph + N + PE | Phần mềm | Santak WinPower | |
| Các mức điện áp ngõ vào | 220/380, 230/400, 240/415 V | Tuân thủ các tiêu chuẩn | ||
| Tần số | 50 hoặc 60 Hz, người sử dụng cấu hình | Safety | IEC 62040-1 | |
| Dải tần số | 40 to 72 Hz | EMC | IEC 62040-2 | |
| Hệ số công suất ngõ vào ở 100% tải | 0,99 | Performance | IEC 62040-3 | |
| Input THD | <3% | RoHS | EU Directive 2011/65/EU | |
| Khả năng khởi động mềm | Có | Note: * Due to continuous product improvement programs, specifications are subject to change without notice. |
||
| Battery / ắc quy | ||||
| Battery type / loại ắc quy | VRLA、AGM、GEL | |||
| Charging method / phương pháp sạc | Intelligent Battery Management or Continuous Float | |||
| Temperature compensation | Optional | |||
| Battery quantity / số lượng ắc quy | 36 to 42 blocks. Default is 40 blocks | |||
| Battery start capability / khả năng khởi động UPS bằng nguồn ắc quy | Có | |||
| Note: * Display panel supports English, French, Portuguese, Spanish and Russian |
