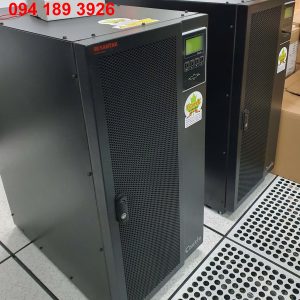

Bộ lưu điện Santak 3C3 PRO 30KS _ 30kVA/27kW
231.368.000 ₫
Hệ số công suất ngõ vào lên đến 0,99
Hệ số công suất ngõ ra 0,9
Hiệu suất chuyển đổi cao lên đến 94% ở chế độ chuyển đổi kép, 98% ở chế độ ECO
Lắp đặt, bảo trì bảo dưỡng dễ dàng
Giao tiếp vận hành thân thiện người dùng
| NGUỒN VÀO | |
|---|---|
| Điện áp danh định | 380VAC (L-L) / 220 (L-N) |
| Ngưỡng điện áp | 201 ~ 478VAC (L-L) / 116 ~ 276VAC (L-N) |
| Số pha | 3 pha (Dạng sao – 4 dây + dây tiếp đất) |
| Tần số danh định | 42 ~ 72 Hz |
| Hệ số công suất | ≥ 0,99 |
| Tương thích máy phát điện | Có |
| NGUỒN RA | |
| Công suất | 30kVA/ 27kW |
| Điện áp | 380VAC (L-L) / 220 (L-N) ± 1% |
| Số pha | 3 pha (Dạng sao – 4 dây + dây tiếp đất) |
| Dạng sóng | Sóng sine thật ở mọi trạng thái điện lưới và không phụ thuộc vào dung lượng còn lại của nguồn ắc quy. |
| Tần số | Đồng bộ với nguồn vào 50/60Hz ± 4Hz hoặc 50/60Hz ± 0,05Hz (chế độ ắc quy) |
| Kiểu đối nối tải | 3 pha (Dạng sao – 4 dây + dây tiếp đất) |
| Hiệu suất | 94% (Chế độ điện lưới, ắc quy) >98% (Chế độ ECO) |
| Khả năng chịu quá tải | ≥ 110% ~ 125% trong 10 phút, 125% ~ 150% trong vòng 1 phút |
| Cấp điện ngõ ra | Hộp đấu dây |
| CHẾ ĐỘ BYPASS | |
| Tự động chuyển sang chế độ Bypass | Quá tải, UPS lỗi |
| Công tắc bảo dưỡng | Có sẵn |
| ẮC QUI | |
| Loại ắc qui | 12 VDC, kín khí, không cần bảo dưỡng |
| Thời gian lưu điện | Tuỳ thuộc vào dung lượng ắc qui gắn ngoài – Khách hàng lựa chọn theo nhu cầu và chi phí |
| Thời gian nạp điện cho ắc qui | Tuỳ thuộc vào dung lượng ắc qui gắn ngoài |
| GIAO DIỆN | |
| Bảng điều khiển | Màn hình LCD và các phím lập trình |
| LED hiển thị trạng thái | Chế độ điện lưới, chế độ ắc quy, chế độ Bypass, cảnh báo |
| Cổng giao tiếp | RS232, AS400, EPO, khe cắm mở rộng (2), BA (3) |
| Phần mềm quản lý | Phần mềm quản trị năng lượng và tự động shutdown hệ thống Winpower tương thích với Window, Linux, Unix, Sun |
| Thời gian chuyển mạch | 0 ms |
| Chức năng tắt khẩn cấp (EPO) | Có |
| Chức năng kết nối song song N+X | Tích hợp sẵn. Cho phép kết nối song song lên đến 4 bộ để hoạt động dự phòng đa tầng (N+X), nhân công suất, chia đều tải. |
| MÔI TRƯỜNG HOẠT ĐỘNG | |
| Nhiệt độ môi trường hoạt động | 0 ~ 40oc |
| Độ ẩm môi trường hoạt động | 20% ~ 90%, không kết tụ hơi nước. |
| Hệ thống làm mát | Quạt đối lưu không khí |
| TIÊU CHUẨN | |
| Độ ồn khi máy hoạt động | 62 dB không tính còi báo |
| Trường điện từ (EMS) | IEC 61000-4-2 Level 4 (ESD) |
| IEC 61000-4-3 Level 3 (RS) | |
| IEC 61000-4-4 Level 4 (EFT) | |
| IEC 61000-4-5 Level 4 (Surge) | |
| Dẫn điện và phát xạ EMI | IEC62040-2:2005 / EN50091-2:1996, với dòng điện vào ≥ 25A |
| KÍCH THƯỚC / TRỌNG LƯỢNG | |
| Kích thước (R x D x C) (mm) | 420 x 715 x 900 |
| Trọng lượng tịnh (kg) | 86 |

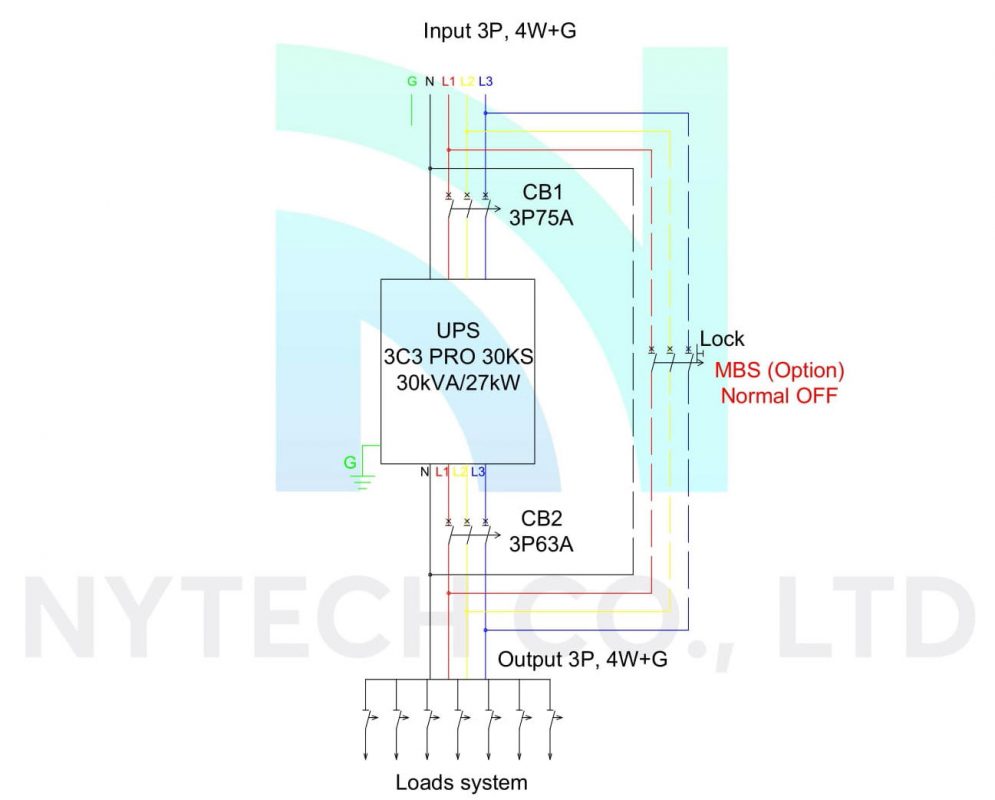

- Sơ đồ nguyên lý đấu nối dây nguồn vào, nguồn ra cho bộ lưu điện SANTAK 3C3 PRO 30KS, chế độ làm việc đơn:
Sơ đồ nguyên lý đấu nối dây nguồn vào, nguồn ra cho hệ thống UPS SANTAK 3C3 PRO 30KS, hệ thống có thiết kế sử dụng công tắc bypass ngoài (MBS)
- Sơ đồ nguyên lý đấu nối dây nguồn vào, nguồn ra cho hệ thống lưu điện UPS SANTAK 3C3 PRO 30KS, chế độ làm việc song song dưới đây:

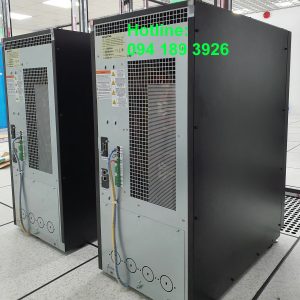

Sơ đồ nguyên lý đấu nối dây nguồn vào, nguồn ra cho hệ thống 02 UPS SANTAK 3C3 PRO-30KS hoạt động song song, hệ thống thiết kế có sử dụng công tắc bypass ngoài.
- Công suất hệ thống: 60kVA / 54kW
- Công suất dự phòng N+1: 30kVA / 27kW
Đối với hệ thống UPS lắp đặt song song, cấu hình dự phòng N+X thì khi một UPS trong hệ thống gặp sự cố hoặc thực hiện bảo trì, bảo dưỡng, sửa chữa thì hệ thống tải vẫn được cấp nguồn bình thường bởi các UPS còn lại trong hệ thống song song
Lưu ý:
- Thứ tự pha L1, L2, L3, N bypass ngoài (MBS) phải trùng pha với L1, L2, L3, N của UPS ra
- Trong chế độ làm việc bình thường công tắc bypass ngoài (MBS) luôn tắt ở trạng thái OFF
- Công tắc Bypass ngoài chỉ sử dụng khi UPS không thể cấp nguồn được cho thiết bị tải hoặc cần tháo di chuyển UPS đi ra khu vực khác nhưng vẫn cần nguồn để cấp cho thiết bị tải hoạt động
- Hệ thống UPS SANTAK 3C3 PRO 30KS có tích hợp sẵn công tắc bảo dưỡng nóng, do đó công tắc bypass ngoài có thể cân nhắc sử dụng hoặc không tùy thuộc vào tùy từng trường hợp cụ thể
- Trong đấu nối hệ thống UPS song song, thứ tự pha nguồn vào, nguồn ra L1, L2, L3, N của hai UPS phải trùng pha với nhau
Hình ảnh cầu đấu nối và hướng dẫn đấu nối nguồn vào, nguồn ắc quy và nguồn ra cho bộ lưu điện UPS SANTAK 3C3 PRO 30KS
- Hệ thống UPS hỗ trợ 2 nguồn vào khác nhau: Nguồn vào 1 cho RECTIFIER và nguồn 2 cho bypass. Mặc định nguồn vào 1 và nguồn vào 2 được jump lại với nhau, nếu chỉ có 1 nguồn cấp đến thì có thể đấu nối vào vị trí nguồn vào 1 hoặc nguồn vào 2 đều được
- Trong trường hợp UPS được cấp từ 2 nguồn vào khác nhau thì Jump giữa nguồn vào 1 và nguồn vào 2 trên cầu đấu phải được tháo bỏ trước khi kết nối 2 nguồn vào
- Hệ thống UPS hỗ trợ dây nguồn vào từ phía sau và từ phía dưới lên do đó tùy vào từng trường hợp lắp đặt cụ thể kỹ sư thực hiện lắp đặt chọn đường đi dây phù hợp
Nếu cần thêm thông tin hoặc yêu cầu hỗ trợ gì thêm quý khách vui lòng liên hệ chúng tôi qua số hotline/Zalo 094 189 3926 để được hỗ trợ, tư vấn, cung cấp thêm thông tin
